써멀 레벨러 전도성 빌렛
열 균일성을 높여 반도체 공정 수율 향상
열 레벨러 전도성 빌릿의 온도 균일성이 개선되어 웨이퍼 공정 애플리케이션에서 수율이 향상되고, 온도 안정화가 빨라지며, 처리량이 개선됩니다.
또한 TPG®가 통합된 모멘티브 테크놀로지스의 완전 패시브 솔루션은 더 단순한 설계와 내식성 소재를 가능하게 합니다.
일반적인 응용 분야에는 CVD, ALD 또는 PVD와 같은 고온 박막 처리가 포함됩니다.
개념 검증
- 두 개의 8인치 단일 구역 스테인리스 스틸 히터는 동일한 히터 패턴으로 제작되었으며, 하나는 통합 TPG®, 다른 하나는 표준 스테인리스 스틸 구성으로 제작되었습니다.
- 직접 비교한 결과 TPG® 히터 표면 열 균일성이 2배 이상 개선된 것으로 나타났습니다.
- 12인치 스테인리스 스틸 히터(단일 및 이중 구역 설계 모두)에 대한 컴퓨터 모델링에서도 비슷한 수준의 개선이 예측되었습니다.

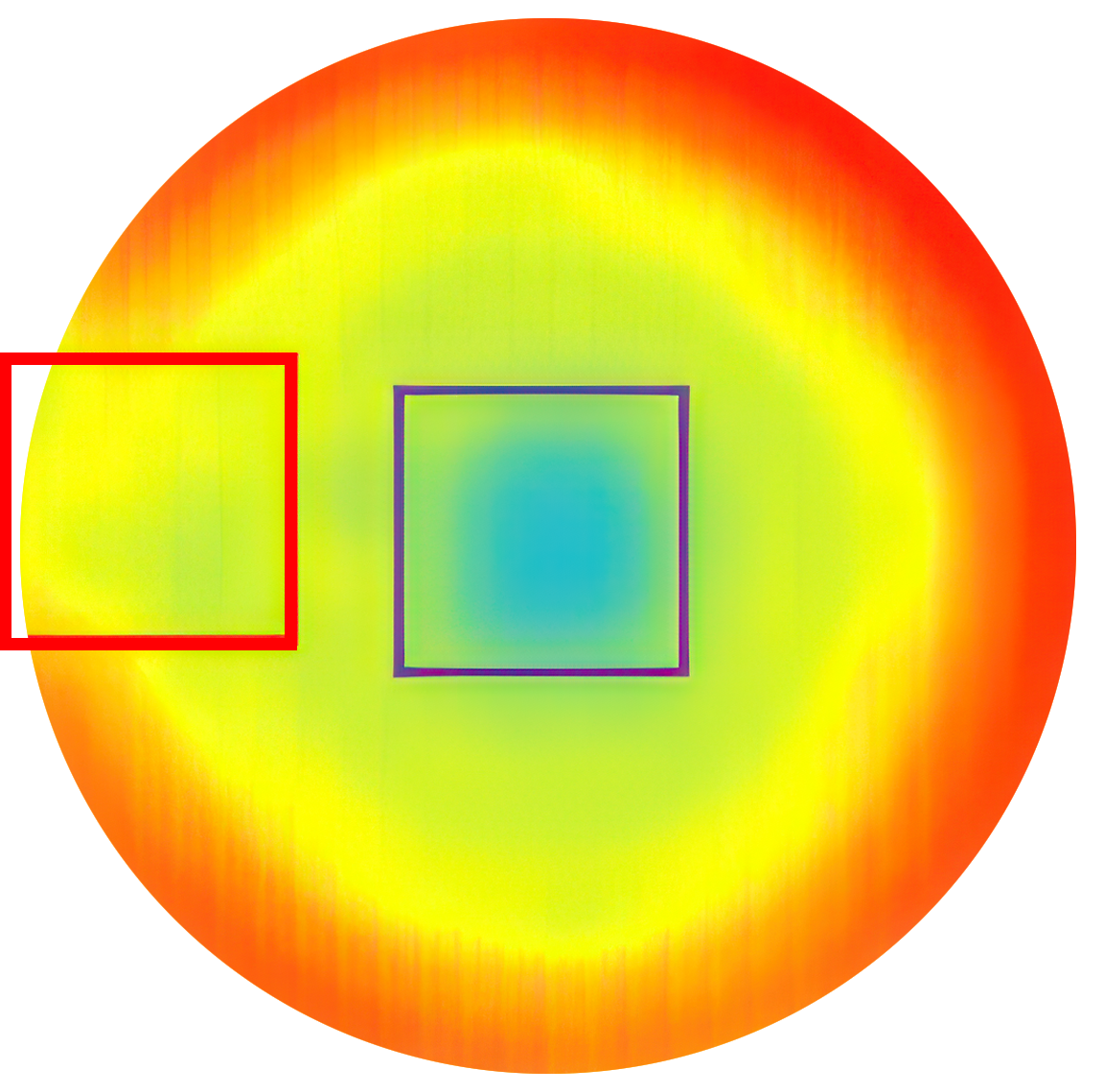

- 방위각 변화가 제거되었습니다(이미지에서 보라색과 빨간색 사각형 위치로 표시됨).
단일 구역 히터(TPG® 없음)
@1.65kW
| Tmax | 599°C |
| ΔT | 64°C |
| ΔT/Tmax | +/- 5.2% |
| StdDev / 평균 | 2.2% |

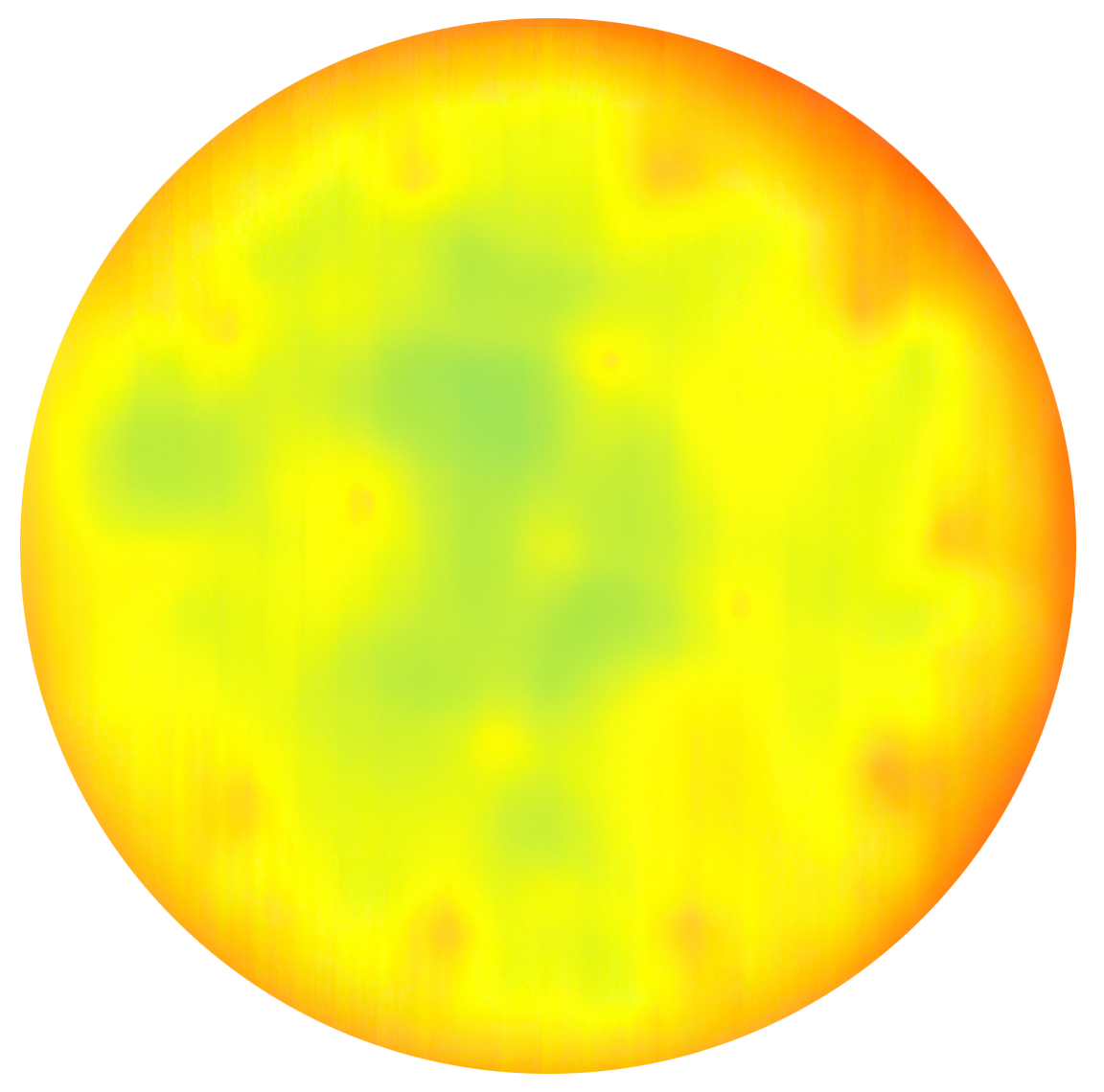

동일한 히터 설계(TPG® 사용)
@1.65kW
| Tmax | 589°C |
| ΔT | 39°C |
| ΔT/Tmax | +/- 3.5% |
| StdDev / 평균 | 1.0% |
TPG®를 사용하여 수동적으로 열 균일성을 개선합니다.

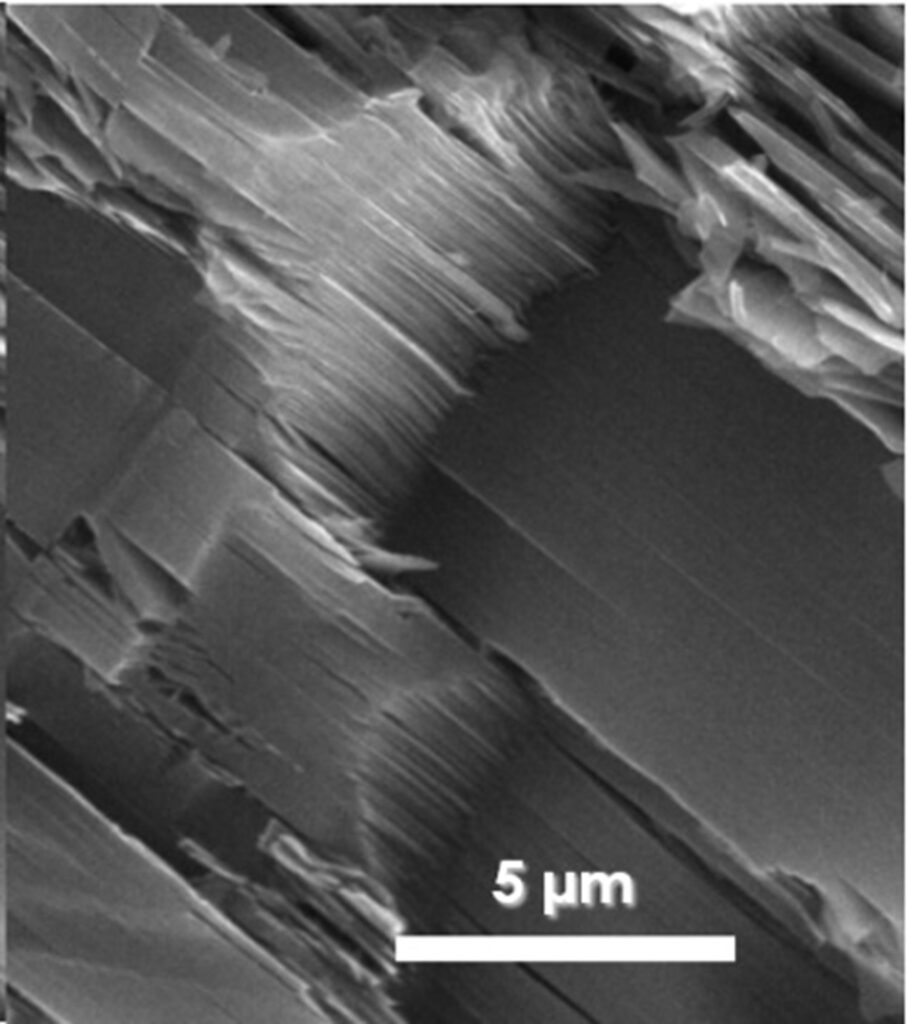

- 열분해 흑연(TPG®)은 금속 빌릿에 캡슐화되어 있어 가열 및 냉각 애플리케이션의 균일성을 높일 수 있습니다.
- TPG® 소재 특성은 표면 전체의 열 균형에 이상적입니다(평면 내 열전도도 ~1700W/mK, 평면 외 열전도도 ~10W/mK).
기존 히터 설계에 쉽게 통합, 기타 열 균일성 및 운송 애플리케이션에 유연하게 적용 가능
- 전도성 빌릿은 상단 표면(가스 채널, 메사, 리프트 핀)과 하단 표면(가열 또는 냉각 채널)을 가공하고 용접 및 납땜할 수 있습니다.
- 전도성 빌릿은 모든 히터 설계의 열 균일성을 향상시키며 단일 구역 및 다중 구역과 호환됩니다.
- 알루미늄 및 오스테나이트 스테인리스 스틸로 제공되는 솔루션입니다.
- 냉각판이나 냉각 애플리케이션에서도 열 균일성 이점을 누릴 수 있습니다.
자체 열-기계 컴퓨터 모델링을 통한 설계 최적화 지원
- 컴퓨터 모델은 제조된 히터 프로토타입으로 검증되었습니다.
- 이 모델을 사용하여 새로운 디자인에 대한 예상되는 열 균일성 개선 효과를 예측할 수 있습니다.

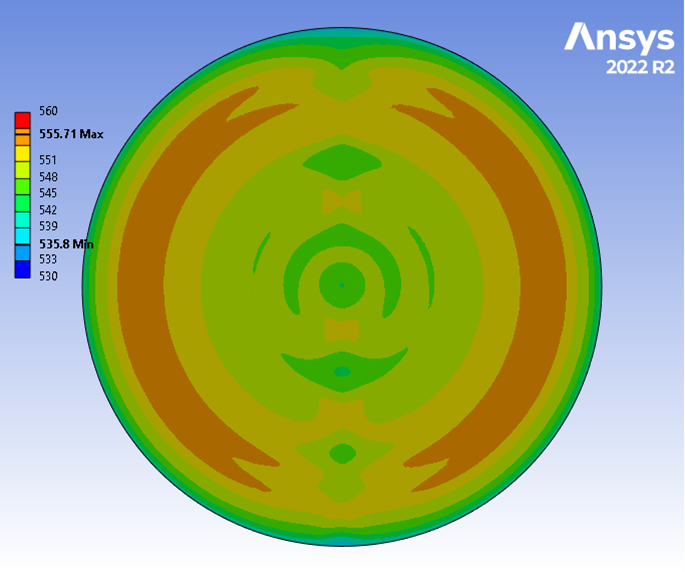

- 인접한 그림은 12인치 2구역 스테인리스 스틸 히터와 TPG®를 사용할 때와 사용하지 않을 때 모델에서 예측한 열 균일성이 약 2배 개선된 것을 보여줍니다.
